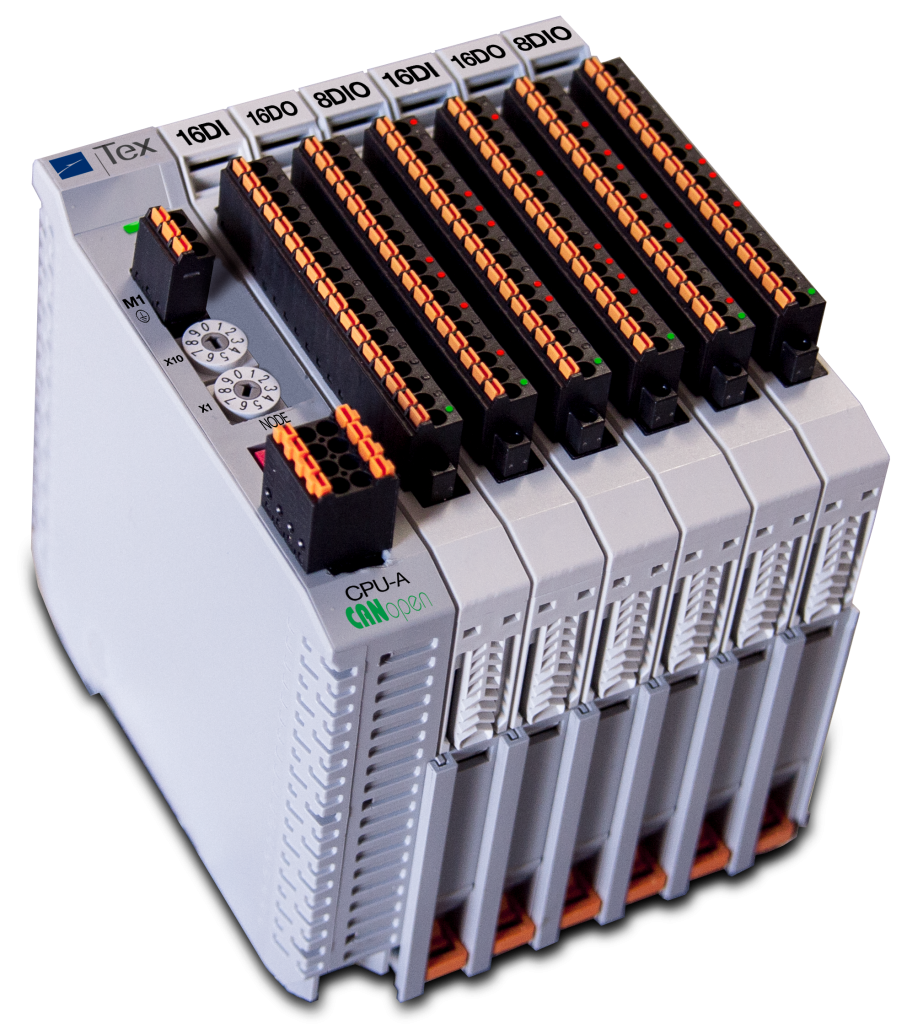

Uma nova solução modular e compacta está agora disponível para expandir as E / Ss de o controlador. É baseado no fieldbus industrial. Sua arquitetura evita o uso do poder módulos de alimentação e módulos finais, tornando a fiação compacta e simples, reduzindo custos e Gerenciamento de armazenamento. O sistema consiste em um módulo de CPU e os seguintes módulos adicionais: 16DI para adicionar 16 entradas digitais, 24V PNP 16DO para adicionar 16 saídas digitais, 24V PNP – 0,5 A protegido 8DIO para adicionar 8 entradas + 8 saídas com as mesmas características mostradas acima Cada CPU, que pode suportar até 6 módulos adicionais, pode ser conectado ao controlador por CANopen ou, num futuro próximo, por EtherCAT. A pedido, a CPU pode ser fornecida com 2 entradas analógicas que podem ser conectadas para potenciômetros ou para transdutores com saídas de 0-10Vdc.



  • CPU

Alimentação:  24Vdc
Tipo de rede: CANopen

Perfil de Comunicação: CiA 301 – CiA 401

Modulos adicionais de I/O: Max 6
Entradas Analogicas : 2 com 12 bits



  • MODULO 8 DI
Entradas Digitais: 8

Tipo de entrada: 24V PNP

Corrrente: 2,7 mA

  • MODULO 16 DI

Entradas Digitais: 16
Tipo de entrada: 24V PNP

Corrrente: 2,7 mA

  • MODULO 16 DO

Saidas Digitais: 16
Tipo de saída: 24V PNP

Alimentação: Externa
Corrente saída: 500 mA
Corrente máxima por modulo: 5A

  •
